Asennusohjeet
Jalustan perustaminen
Jalustan kapea ympärystäyttö tehdään kalliomurskeella 0/32 mm. Jalustan leveä ympärystäyttö tehdään joko kalliomurskeella 0/32 mm tai kalliomurskeella 0/56 mm.
Kaikki asennusalustat ja ympärystäytöt tiivistetään 250 mm:n kerroksin. Ympärystäyttö tiivistetään aina täryttämällä. Tiivistys tehdään vähintään 200 kg:n tärylevyllä ja yliajoja pitää olla vähintään 5 kierrosta tiivistettävää kerrosta kohti. Jos tiivistystä ei voida tehdä edellä mainitusti, hyväksytetään tiivistysmenetelmä tilaajalla ennen työn aloittamista.
Vaihtoehtoisesti ympärystäyttö voidaan tiivistää 500 mm:n kerroksina sullomalla täyttöä kaivinkoneen kauhaan kiinnitetyllä lyhyen puupylvään päällä.
InfraRYL 2022/2, 22.12.2022

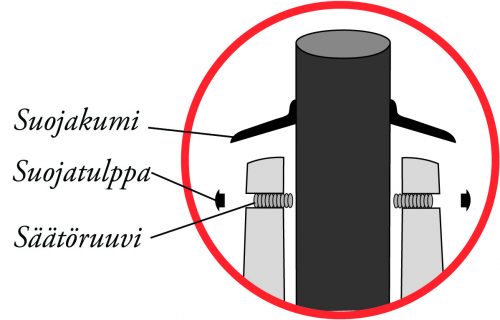

Valaisinpylväiden -, teräskaulus- ja laatallisille jalustoille, pylvään kiinnitys säätöpulteilla
- Pujota suojakumi pylvääseen.
- Laske pylväs jalustaan (niin syvälle kuin se menee).
- Irrota jalustoissa olevat muoviset säätöruuvien suojatulpat esim. meisselin kärjellä.
- Aseta pylväs suoraan.
- Kiristä säätöruuvit 8 mm kuusiokoloavaimella. Älä kiristä liikaa, ettei pylväs painu kasaan.
- Asenna ruuvien suojatulpat takaisin paikoilleen.
- Paina suojakumi paikoilleen

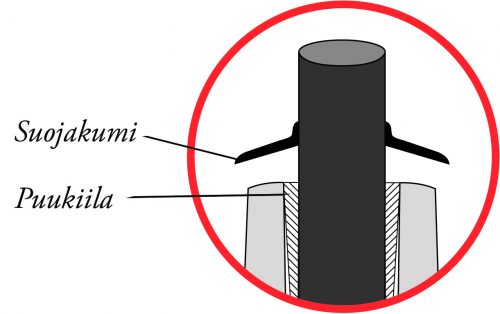

Valaisinpylväiden jalustat, pylvään kiinnitys puukiiloilla
- Pujota suojakumi pylvääseen.
- Laske pylväs jalustaan (niin syvälle kuin se menee).
- Aseta pylväs suoraan.
- Lyö puukiilat vastakkaisilta puolilta pylvään ja jalustan väliin.
- Katkaise puukiiloista jalustan yläpuolelle jäävä osa.
- Kestopuu kestää noin 25 vuotta. Pitempiaikaiseen käyttöön jäävillä pylväillä on suositeltavaa täyttää puukiilojen välit esim. juotosbetonilla tai hiekalla.
- Paina suojakumi paikoilleen.

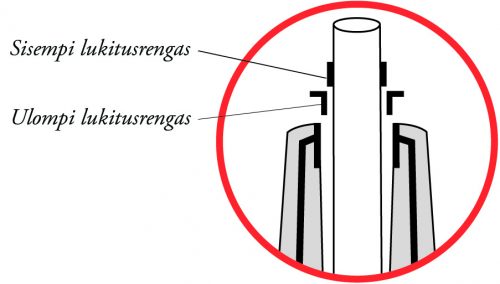

Liikennemerkki- ja opastejalustat, pylvään kiinnitys 60,3mm muovilukitusrenkaalla
- Pujota muoviset lukitusrenkaat pylvääseen.
- Lyö pylväs jalustaan, jolloin se lukittuu suorakaiteen muotoiseen pohjaan.
- Lyö lukitusrenkaat jalustan ja pylvään väliin.

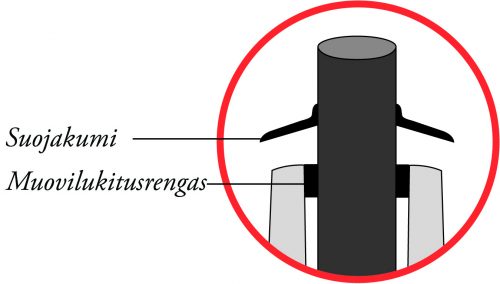

Liikennemerkki- ja opastejalustat, pylvään kiinnitys muovilukitusrenkaalla
- Pujota suojakumi pylvääseen.
- Pujota muovinen lukitusrengas pylvääseen.
- Laske pylväs jalustaan (niin syvälle kuin se menee).
- Lyö lukitusrengas pylvään ja jalustan väliin.
- Laske suojakumi jalustaa vasten.
Valaisinmastojen jalustat RBJ – 7L, RBJ – 7C ja RBJ – 7/2400C
Masto säädetään säätöpulttien avulla suoraan ja heti säädön jälkeen täytetään maston ja jalustan välinen rako juotosbetonilla. Mastoa ei saa jättää pelkästään säätöpulttien varaan.
